■ 계단식 상수를 설정하면 더 깨끗하게.

계단식 상수를 설정하여 완만하게 온도를 올릴 수 있습니다.
간단한 캐스케이드 제어보다 깨끗한 궤적을 그립니다

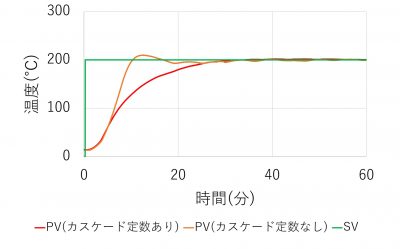

계단식 상수 ON / OFF에 의한 비교 (1 차측)

■2 차측의 온도를 제한하는 계단식 상수를 설정한다는 것은 무슨 뜻일까요?

2 차측의 온도에 주목하면 계단식 상수 ON 쪽이 온도가 낮아 제한되어 있습니다. 강제로 출력을 억제하면서 온도를 올리고 있다는 것을 알 수 있습니다.
계단식 상수 ON / OFF에 의한 비교 (2차측)

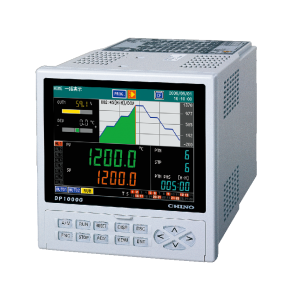

■ DP-G에 계단식 상수를 설정하자

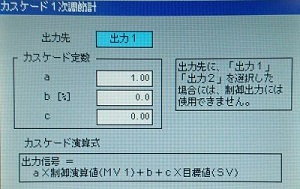

계단식 상수를 설정할 수 DP-G뿐입니다. 모드 4 캐스케이드 1 차 조절계를 선택하고 계단식 상수 abc의 값을 입력합니다.이에 따라 2 차측 온도를 제한합니다.

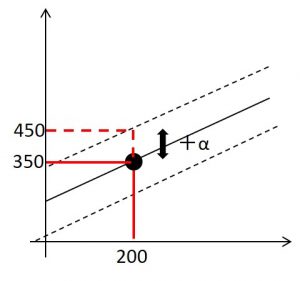

■ a, b, c 결정 방법 조언 : 딱 좋은 온도 + α

1 차측의 온도가 안정 될 때의 2 차측의 온도를 파악합니다. 예를 들어 1 차측 200 ℃ 일 때 2 차측은 350 ℃ 정도로 안정되어 있었으므로, 100 ℃ 여유를 갖게 한 450 ℃가 최대가되도록 abc를 결정합니다.

■ 2 차측 SV의 변동폭 ~ a, b, c의 계산 ~

	매개 변수의 역할 : a 변동 폭 b : 오프셋 c : 기울기

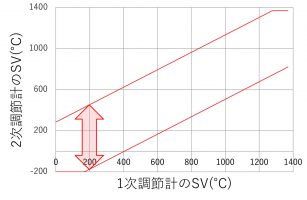

그림의 화살표는 1 차측 200 ℃에서 2 차측 SV의 변동폭을 보여줍니다.이 상 하한값의 계산 방법을 보여줍니다. 센서 규모가 1 차 2 차 모두 K 열전대의 -200 ~ 1370 ℃ 인 경우 200 ℃를 정상화하고{200 - (- 200)} ÷ 1570 × 100 = 25.4 (%)입니다.	2 차측 SV의 상한치 (정규화 값)은a × 100 + b + c × 25.4 (최대 100) 2 차측 SV의 하한치 (정규화 값)은a × 0 + b + c × 25.4 ( 최소 0)입니다. 그림은 (a, b, c) = (0.4 - 20, 0.85)의 예이므로 -175 ℃에서 452 ℃이 상 하한값입니다. (a, b, c) = (1,0, 0)에서 계단식 정수 연산이없는 것과 같습니다.
